ТРУБЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ВОДОПРОПУСКНЫХ СООРУЖЕНИЙ НА АВТОМОБИЛЬНЫХ ДОРОГАХ СТБ 2061//СЕРИЯ Б3.008.1-3.12, ВЫПУСК 0, 1
ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ И ХАРАКТЕРИСТИКИ
|
Марка трубы |

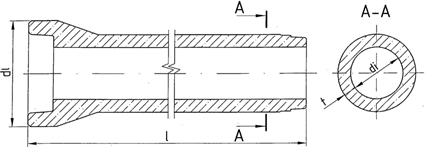

Размеры, мм |
Класс бетона |
Масса, кг |
|||
|
Внутренний диаметр di |
Наружный диаметр dl |
Длина L |
Толщина стенки t |
|||
|
ТВ 60.25-1 |
600 |
910 |
2600
|
75 |
С25/30 |
1125 |
|
ТВ 60.25-2 |
||||||
|
ТВ 80.25-1 |
800 |
1140 |
80 |
1650 |
||
|
ТВ 100.25-1 |
1000 |
1380 |
2620 |
110 |
2750 |
|
|
ТВ 100.25-2 |
1445 |
130 |
3175 |
|||
|
ТВ 120.25-1 |
1200 |
1670 |
120 |
3625 |
||
|
ТВ 120.25-2 |
140 |
4000 |
||||
|
ТВ 140.25-1 |
1400 |
1920 |
135 |
4700 |
||
|
ТВ 140.25-2 |
150 |
4900 |
||||
|
ТВ 160.25-1 |
1600 |
2050 |
130 |
4850 |
||
|
ТВ 200.25-1 |
2000 |
2446 |
2630 |
150 |
6750 |
|
Изготавливаются из тяжелого бетона класса по прочности С25/30 F200 W6. Продукция соответствует требованиям СТБ 2061 и настоящих рабочих чертежей.
Трубы предназначены для строительства водопропускных сооружений на автомобильных дорогах.
Расшифровка маркировки трубы железобетонной:
ТВ 100.25-2
ТВ – труба водопропускная;
100 – внутренний диаметр, см;
25 – полезная длина, дм;
2 – группа по несущей способности.
Для уплотнения стыкового соединения труб используются резиновые уплотнительные манжеты. Полезная длина труб (без учета раструба) составляет 2500 мм.
Трубы запроектированы двух групп по несущей способности. Высота насыпи над верхом труб не должна превышать: 5 м – для труб первой группы по несущей способности и 10 м - для труб второй группы по несущей способности.
